Remotone MEGA Train è un telecomando ad Infrarossi, appositamente sviluppato per modellismo ferroviario. Tramite i suoi 16 relais è possibile comandare 8 scambi. I 6 canali PWM comandano la direzione e la velocità di sei trenini a corrente continua (ad esempio la serie LIMA). Ci sono anche 6 output ausiliari a 12 v di tipo ON/OFF, usabili a piacere per effetti vari.
A destra il PLC Controllino MEGA connesso con tre Flat Cable ai 6 drivers PWM consente di controllare 6 linee di Trenini DC (corrente continua)

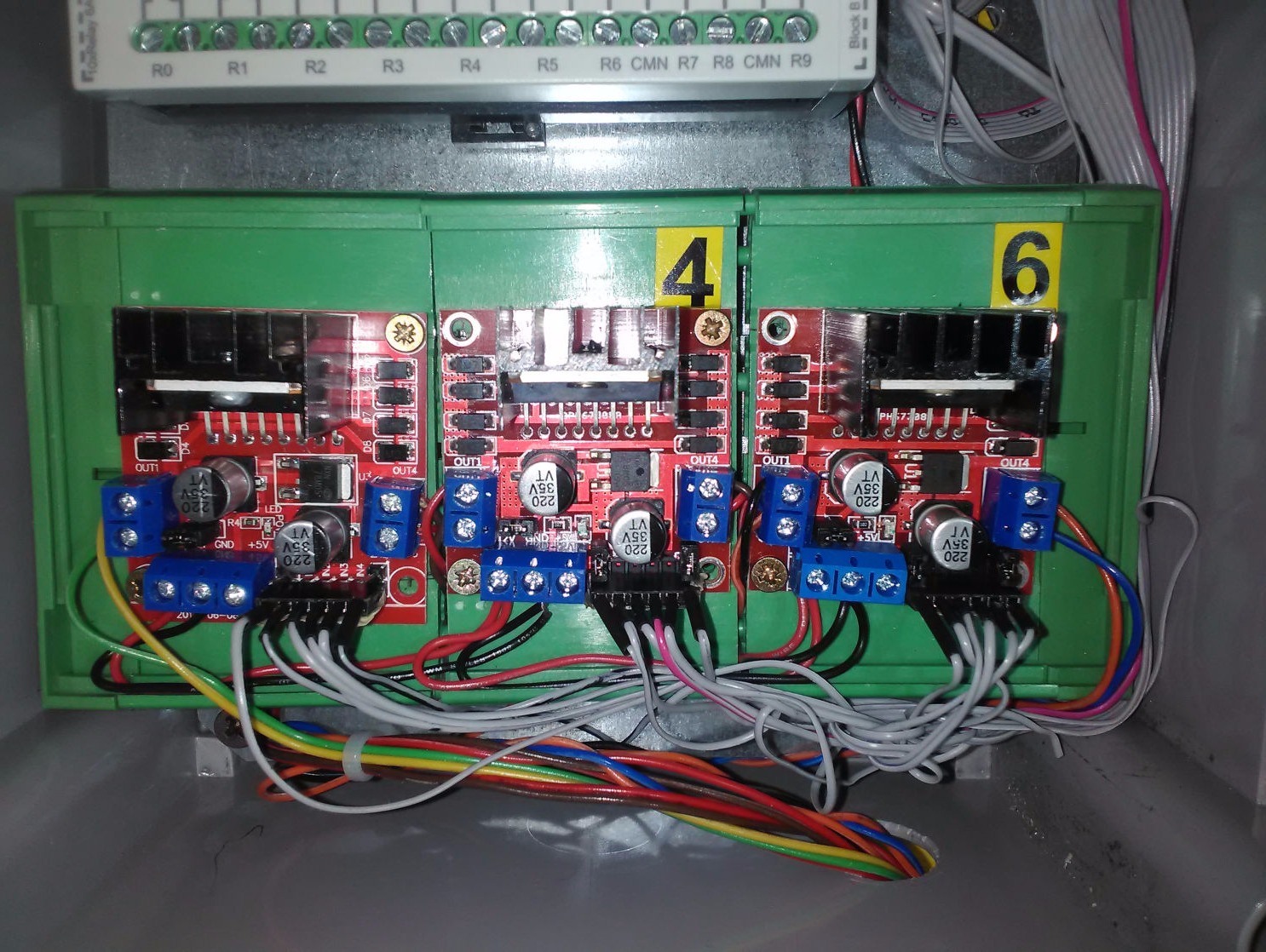

Ogni modulo L298 pilota 2 distinti trenini in PWM, con comandi avanti indietro, e velocità.
Particolare di Controllino MEGA relativo ai morsetti di uscita relais ed ausiliari.
La scelta è stata quella di usare un telecomando con un system code custom, per non disturbare e non essere disturbato da TLC di apparecchi TV o altri consumer.
COMPOSIZIONE
- Telecomando infrarossi portata 8 metri
- Ricevitore per telecomando realizzato con CONTROLLINO MEGA (Arduino MEGA compatibile), comando 16 relais per 8 scambi, 6 uscite a 12v on/off per comandi ausiliari, 6 uscite PWM per 6 linee trenini DC con velocità/direzione treni tramite 3 schede L298 per il pwm; libreria Arduino IRREMOTE
- Software per windows con console indicante Potenza motori (PWM), indicatori direzioni binari da 1 a 6, spie power on boost, e sinottico stato 8 scambi realizzato con Processing Ide for Windows, il tutto connesso via USB ad CONTROLLINO MEGA (in definizione)
COSA FANNO I TASTI DEL TELECOMANDO:
- A: seleziona il banco motori
- da 1 a 6: seleziona il motore
- CH+/CH-: incrementa/decrementa di 1 bit la velocità/direzione del motore selezionato
- VOL+/VOL-: incrementa/decrementa di 10 bit la velocità/direzione del motore selezionato
- B: seleziona il banco SCAMBI
- da 1 a 8: seleziona lo scambio
- CH+/CH-: seleziona la posizione dello scambio
- VOL+/VOL-: seleziona la posizione dello scambio
- C: seleziona il banco uscite ausiliarie
- da 1 a 6: seleziona l'uscita
- VOL+/VOL-: scambia on/off dell'uscita
- D: da implementare
- OFF: fermata immediata di emergenza, ferma ogni processo autom.
- GO: ripristina valori dopo STOP di emergenza
- OK: boost 130msec a max vel per spuntare in salita a bassa velocità, applicabile in modo continuativo tenendo premuto il tasto.
GOOGLE TRANSLATED
Here is my little job that I called REMOTINO NANO, an infrared remote control system for a friend's railroad model.
Parts:
- Infrared remote control with 8 meters range
- Receiver for remote control realized with MEGA CONTROL (Arduino MEGA compatible), 16 relay command for 8 exchanges, 6 output at 12v on/off for auxiliary commands, 6 PWM outputs for 6 DC train lines with speed/direction of train, using 3 L298 pwm boards; Arduino IDE IRREMOTE library
- Software for windows with console indicating engines power (PWM), binary direction indicators from 1 to 6, power on boost lights, and synoptic status 8 exchanges realized with Processing Ide for Windows, all connected via USB to MEGA CONTROLLINO (in definition)
WHAT THE REMOTE CONTROL KEYS DO:
- A: select the engine bench
- from 1 to 6: select the motor
- CH + / CH-: increases / decreases the speed / direction of the selected motor by 1 bit
- VOL + / VOL-: increases / decreases the selected motor speed / direction by 10 bits
- B: select the EXCHANGE bench
- from 1 to 8: select the exchange
- CH + / CH-: select the exchange position
- VOL + / VOL-: select the exchange position
- C: select the auxiliary output bench
- from 1 to 6: select the output
- VOL + / VOL-: swap output on/off
- D: free
- OFF: immediate emergency stop, stop all autom.
- GO: restores values ??after emergency STOP
- OK: 130msec boost at max speed for popping uphill at low speed, continuously applicable by holding down the button.
